IL PROGETTO

Uno spazio digitale dove la robotica avanzata dialoga con la realtà aumentata per rendere visibili e interattive competenze e strumentazioni. ARTES-VAR (Virtualizzazione dell’Atelier della Robotica) è stato finanziato da ARTES 4.0. Questo rientrata nel 5° Bando per il finanziamento di progetti di Ricerca Industriale e Sviluppo Sperimentale e rappresenta un’occasione unica per i Soci che vogliono esporre virtualmente le proprie attrezzature (Robot, Macchinari, Piattaforme, etc.).

LE TECNOLOGIE

PONTLAB X TOMOGRAFIA INDUSTRIALE

La tomografia industriale è una metodologia diagnostica non distruttiva che utilizza i raggi X per ottenere immagini tridimensionali dell’interno e dell’esterno
Scopri di più ▼
di un componente, individuando eventuali difetti come porosità, discontinuità, deformazioni, problemi geometrici e metrologici.

SIGMA INGEGNERIA X MARMOREAL

MARMOREAL rappresenta una soluzione innovativa e tecnologicamente avanzata per l’acquisizione di immagini 3D e per la visualizzazione di blocchi di pietra naturale.
Scopri di più ▼
Si tratta di un ecosistema digitale integrato composto da dispositivi di acquisizione fotogrammetrica e da una piattaforma digitale dedicata alla generazione automatica di modelli 3D realistici ad alta risoluzione, resi poi disponibili in cataloghi digitali e condivisibili in tutto il mondo.

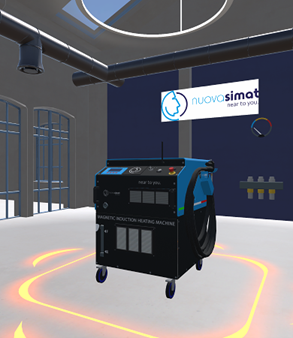

NUOVA SIMAT X HELIOS35+

HELIOS35+ è una macchina portatile a induzione magnetica brevettata da Nuova Simat, ideale per operazioni di serraggio, disserraggio e calettamento in ambito industriale.
Scopri di più ▼
Veloce, sicura e compatta, progettata per le lavorazioni on-site, rappresenta una soluzione avanzata che sostituisce in modo efficace i metodi tradizionali, garantendo massima velocità e sicurezza anche in spazi ridotti.

NUOVA SIMAT X BS060

La BS-060 è una barenatrice portatile progettata da Nuova Simat per l’alesatura e la sfacciatura di giunti di potenza di grandi dimensioni, anche in spazi ristretti.
Scopri di più ▼
Grazie al suo avanzamento integrato, la barra ruota senza traslare, riducendo gli ingombri. Combina avanzamento e rotazione in un’unica motorizzazione, semplificando l’utilizzo e aumentando l’efficienza. La configurazione flessibile dei supporti e la velocità regolabile garantiscono precisione, adattabilità e prestazioni costanti in ogni intervento on-site.

SCUOLA NORMALE SUPERIORE X ANTON PAAR CORA 100 – SPETTROMETRO RAMAN PORTATILE

Cora 100 è un analizzatore Raman compatto che calza come un guanto. Ideale per misure tipo point-and-shoot volte ad identificare sostanze, premendo un semplice tasto.
Scopri di più ▼
Consente di identificare campioni sconosciuti (quali: materiali pericolosi, narcotici, esplosivi e agenti chimici bellici) o di verificare merci in ingresso senza dover essere un esperto in chimica. Il software di facile uso e gli accessori consentono di valutare i rischi associati a sostanze al fine di poter prendere decisioni vitali in situ o negli ambienti a rischio.

UNIFI X MANIPOLATORE UR16e

Il manipolatore robotico UR16e è un robot collaborativo progettato per gestire carichi pesanti fino a 16 kg per una portata di 900 mm, il che consente operazioni su un’ampia area.
Scopri di più ▼
Dispone di sei giunti rotanti, che garantiscono movimenti fluidi e versatili, e offre una ripetibilità di posizionamento estremamente precisa, fino a ±0,05 mm. Il robot è dotato di un touchscreen da 12 pollici con il software Polyscope, che semplifica il processo di programmazione. Ha una protezione IP54, che lo rende resistente alla polvere e agli spruzzi d’acqua, e integra 17 funzioni di sicurezza configurabili, conformi agli standard internazionali EN ISO 13849-1 ed EN ISO 10218-1.

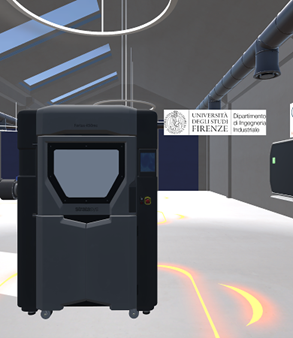

UNIFI X STAMPANTE 3D STRATASYS FORTUS 450MC

La Stratasys Fortus 450mc è una stampante 3D industriale basata sulla tecnologia FDM, progettata per la produzione di parti ad alte prestazioni con materiali termoplastici avanzati.
Scopri di più ▼
Grazie alla sua camera di costruzione completamente riscaldata, garantisce una qualità di stampa precisa e uniforme, permettendo l’uso di materiali come ULTEMTM, un polieterimmide (PEI) ad alte prestazioni, noto per la sua elevata resistenza meccanica e termica, con una temperatura di deviazione del calore fino a 216°C. La Fortus 450mc offre un’area di stampa di 406 x 356 x 406 mm, con testine di stampa T20 che assicurano una deposizione rapida del materiale. Inoltre, la compatibilità con il protocollo MTConnect consente l’integrazione con i sistemi informativi di fabbrica, migliorando la gestione della produzione.

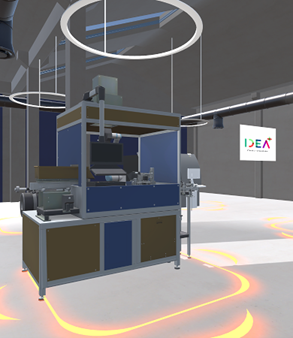

IDEA-ON-LINE X MANIPOLATORE UR10 – PALLETTIZZATORE

Stazione di pallettizzazione di scatole in cartone all’interno di casse. Il prelevamento delle scatole avviene dall’alto con una pinza e ventose progettate ad hoc
Scopri di più ▼
per il raggiungimento delle varie posizioni. Le operazioni di place sono ottimizzate mediante il rilevamento di contatto tra le superfici. La macchina, inoltre, è dotata anche di un sistema di visione per il riconoscimento delle casse al fine di eliminare l’errore di posizionamento introdotto dall’operatore.

MANIPOLATORE UR5 – STAZIONE DI CONTROLLO QUALITÀ TAPPI IN SUGHERO E LEGNO

Stazione per il controllo qualità di tappi in sughero con parte superiore in legno. Permette di eseguire sia il pick&place che il relativo controllo qualità (dimensionale ed estetico).
Scopri di più ▼
Scarico dei pezzi scarto in apposita sezione. Composto da una tramoggia d’ingresso di 15 litri e un sistema di riordino dei tappi versionabile. La pinza è stata progettata ad hoc per riconoscere difetti superiori ed eseguire il pick&place. Capacità oraria tappi: 650 tappi/h.

I SOCI CHE HANNO REALIZZATO LE TECNOLOGIE

SIGMA INGEGNERIA

Sigma Ingegneria è un’azienda nata nel 2004 a Lucca. Oggi il suo core business consiste nella realizzazione di macchine prototipiche certificate per l’industria e nella produzione di piccole e medie serie. La realtà di Sigma Ingegneria è multidisciplinare e affiatata, composta da ingegneri aerospaziali, robotici e civili, designer, tecnici-informatici che coordinano il reparto interno di produzione, elettrico e meccanico.

PONTLAB

Pontlab è un laboratorio multidisciplinare che effettua prove e analisi su materiali e componenti metallici, polimerici, pellami, tessuti e vernici. È in grado di personalizzare i test, adattandoli in modo specifico alle esigenze del cliente. Il laboratorio di analisi sui materiali adatta e sviluppa nuove metodologie di prova per rispondere alle richieste del cliente, garantendo risultati affidabili e altamente mirati.

NUOVA SIMAT

Da oltre 30 anni, Nuova Simat è specializzata nelle lavorazioni meccaniche on-site in tutto il mondo, grazie a un’ampia gamma di macchine utensili portatili. La divisione EVO rappresenta l’evoluzione tecnologica dell’azienda: un reparto dedicato alla progettazione e realizzazione di soluzioni avanzate e su misura per rispondere alle sfide industriali più complesse direttamente sul campo.

SCUOLA NORMALE SUPERIORE

La Scuola Normale Superiore è un istituto universitario a ordinamento speciale, il cui prestigio nel campo della ricerca e della formazione è riconosciuto a livello internazionale. La Normale promuove la cultura, l’insegnamento e la ricerca nell’ambito delle discipline umanistiche, delle scienze matematiche e naturali, e sociali, esplorandone le interconnessioni.

UNIFI

Università di Firenze è uno dei sistemi più grandi e produttivi della ricerca pubblica italiana, in relazione al numero e alla diversificazione scientifico-disciplinare dei suoi ricercatori e dei moltissimi junior scientist in formazione, alla partecipazione a programmi di ricerca di interesse nazionale e internazionale, ai risultati scientifici e al flusso finanziario che sostiene le attività di ricerca e trasferimento.

IDEA-ON-LINE

IDEA è una società di ingegneria che si occupa di automazione industriale, robotica, elettronica, domotica e ICT. Fornisce servizi di consulenza strategica, progettazione e realizzazione di sistemi di controllo embedded, automazione industriale, visione artificiale e sviluppo di software personalizzati. Si occupa di ricerca e sviluppo, interconnessione macchine industriali e robotica per la Smart Manufacturing.

HANNO REALIZZATO ARTES-VAR

XENIA PROGETTI-CAPOFILA DEL PARTENARIATO DI SVILUPPO

Xenia Progetti S.r.l. è una realtà industriale che opera da oltre 35 anni nel settore dell’Informatica e delle Telecomunicazioni.
Scopri di più ▼
L’azienda fornisce attività di progettazione, consulenza e commercializzazione di beni e servizi nell’ambito dell’Information Technology. Inoltre, nel ruolo di System Integrator, l’azienda è specializzata nello sviluppo di software personalizzati, di sistemi di supervisione e controllo e di Manufacturing Execution Systems (MES) per l’industria di processo, in particolare, nell’industria del Petrolchimico e della Microelettronica. Xenia Progetti è socio affiliato del Centro di Competenza ARTES 4.0. Nell’ambito del progetto ARTES-VAR, oltre a ricoprire il ruolo di capofila del partenariato con Red Raion, Xenia Progetti ha avuto il compito di sviluppare l’applicazione ARTES-VAR sia per i dispositivi indossabili per la realtà virtuale (VR), sia nella versione WebGL, fruibile da tutti i visitatori virtuali, anche quelli che non sono in possesso di dispositivi VR, attraverso il web e un semplice browser. Xenia Progetti, inoltre, ha realizzato una applicazione di Content Management System (CMS) che permette al personale dell’HUB di ARTES 4,0 di poter manutenere l’applicazione ARTES-VAR anche dopo la conclusione del progetto finanziato e di permettere ad eventuali altri soci, che ne faranno richiesta, di poter esporre virtualmente le loro attrezzature nella vetrina virtuale dello spazio espositivo dell’Atelier della Robotica.

RED RAION- PARTNER DI SVILUPPO DEL PROGETTO

Red Raion S.r.l. è lo studio CGI specializzato in attrazioni media-based. La missione aziendale è supportare Istituzioni, Musei
Scopri di più ▼
Parchi Divertimento, Operatori Turistici, Acquari ed FEC nella scelta di contenuti immersivi e coinvolgenti per le loro attrazioni interattive, basate su multidimensionalità, realtà virtuale e aumentata. Nell’ambito progetto ARTES-VAR, Red Raion è il partner tecnologico che si è occupato della ricostruzione in 3D dell’Atelier della Robotica e della realizzazione di modelli 3D di robot, attrezzature e macchinari e delle loro animazioni.

RAIE – CONSULENTE
ARTES 4.0

RAIE S.r.l. è una PMI fondata nel 2017 ed è socio affiliato del Centro di Competenza ARTES 4.0. La società ha per oggetto lo sviluppo
Scopri di più ▼
la produzione e la commercializzazione di prodotti e servizi ad alto valore tecnologico. RAIE sviluppa proposte progettuali per conto terzi nei diversi settori nei quali l’informatica e le telecomunicazioni risultano abilitanti ed essenziali per la realizzazione dell’idea progettuale. Nell’ambito del progetto ARTES-VAR, RAIE ha un contratto con ARTES 4.0 per supportare la realizzazione del progetto per gli aspetti legati alla definizione dei requisiti, alla caratterizzazione del caso d’uso, alla gestione dei soci ARTES che hanno aderito alla chiamata di Manifestazione di Interesse ad esporre le loro attrezzature nella vetrina virtuale dell’Atelier della Robotica. Inoltre, RAIE ha fatto da collettore per la raccolta dei modelli 3D delle attrezzature dei Soci ARTES e per la raccolta delle informazioni multimediali associate alle attrezzature esposte. RAIE, infine, supporta i proponenti Xenia Progetti e Red Raion nella fase di integrazione e test della piattaforma ARTES-VAR.

ARTES-VAR

VIRTUALIZZA LA TUA TECNOLOGIA, ENTRA IN ARTES-VAR

Seguici

Credits

Il progetto ARTES-VAR è finanziato dal Piano Nazionale di Ripresa e Resilienza (PNRR) Missione 4, Componente 2, Investimento 2.3, attraverso il bando n.5 emesso dal Centro di Competenza ARTES 4.0.

Il progetto è stato realizzato dalla società Xenia Progetti S.r.l. in partenariato con la società Red Raion S.r.l e con il supporto di ARTES 4.0 e della società RAIE S.r.l.
